產品詳情

　　鋼芯鋁絞線是由鋁線和鋼線絞合而成的，適用于架空輸電線路用。

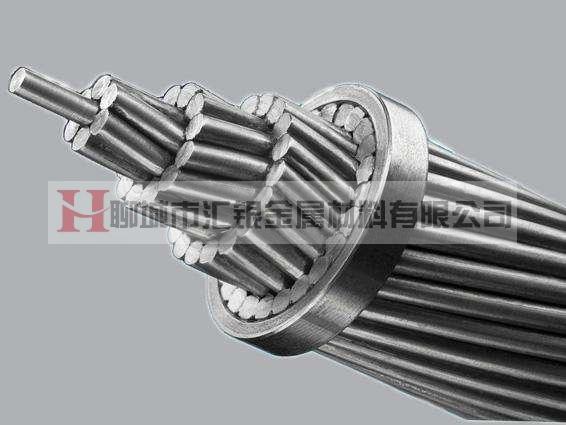

　　它內部是鋼“芯”，外部是用鋁線通過絞合方式纏繞在鋼芯周圍;鋼芯主要起增加強度的作用，鋁絞線主要起傳送電能的作用;

　　鋼芯鋁絞線的型號分為：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A

　　其中：G1A或G1B指的是普通強度鋼線。

　　G2A或G2B 指的是高強度鋼線。

　　G3A指的是特高強度鋼線。

　　型號差異：以JL/G1A-240/30型鋼芯鋁絞線為例。

　　在國標(GB/T1179-2008)中以目前的JL/G1A-240/30表示;

　　在國標(GB/T1179-1983)中以LGJ-240/30表示。

　　鋼芯鋁絞線具有結構簡單、架設與維護方便、線路造價低、傳輸容量大、又利于跨越江河和山谷等特殊地理條件的敷設、具有良好的導電性能和足夠的機械強度、抗拉強度大、塔桿距離可放大等特點。因此廣泛應用于各種電壓等級的架空輸配電線路中。

　　公司用于變電站、換流站的系列產品有：空芯擴徑導線(LGKK-600/LGKK-900/LGKK-1400等系列產品)、鋁管支撐型耐熱鋁合金擴徑母線(JLHN58K-1600/JLHN60K-1600)、大截面特輕型導線(LGJQT-1400)、耐熱鋁合金型導線(NRLH58GJ、NRLH60GJ)等產品，產品規格齊全，能滿足我國變電站、換流站用各種規格特種導線(軟母線)的全部需求。該系列產品在我國多座500kv，750kv，800kv，1000kv變電站、換流站上得到了成功運行，取得了良好的運行業績。

　　公司本著成立立企，厚德載物的經營理念，誠信經營穩步發展，嚴格企業管理、強化產品質量，樹立市場為導向，以質量求生存的生產發展理念，嚴把生產過程中的每一道工序，用心為客戶創造最優質的產品。

　　現貨供應優質鋼芯鋁絞線就目前的國產鋼芯鋁絞線來說，決定其質量特點的內容有兩個方面。第一方面是鋼芯鋁絞線的生產工藝和技術水平，工藝水平和技術能力越高生產出來的鋼芯鋁絞線質量就越好。

　　第二方面則主要是在鋼芯鋁絞線的原材料上。沒有質量合格的原材料就會像"巧婦難為無米之炊"一樣，所以這一方面也是覺得鋼芯鋁絞線質量的最基本因素。所以要保證鋼芯鋁絞線的質量也必須保證生產線中的原材料環境也有質量、品質保證，能夠源源不斷的供應鋼芯鋁絞線的優質鋼絲和鋁絲材料。

　　鋼芯鋁絞線是怎樣的產品

　　鋼芯鋁絞線是我國電力系統的主干線路中的主要應用品種，在未來相當長的時間內，鋼芯鋁絞線仍將是我國電網使用的主要產品，這主要是由于鋼芯鋁絞線的特性及我國電網的設計特點決定的。

　　鋼芯鋁絞線是由鋁線和鋼線絞合而成的，適用于 架空輸電線路用。 它內部是鋼“芯”，外部是用鋁線通過絞合方式纏繞在鋼芯周圍;鋼芯主 要起增加強度的作用，鋁絞線主要起傳送電能的作用;

　　鋼芯鋁絞線具有結構簡單、架設與維護方便、線路造價低、傳輸容量大、又利于跨越江河和山谷等特殊地理條件的敷設、具有良好的導電性能和足夠的機械強度、抗拉強度大、塔桿距離可放大等特點。因此廣泛應用于各種電壓等級的架空輸配電線路中。

　　對高電壓的輸電線路，由于線路的路徑有限，又不可能在一個路徑上架多條線路，人們想出了采用一個路徑，一套鐵塔，掛多條導線，即一條線路相當于架了多條線路的方法;對500KV的輸電線路，我國大多采用掛四條導線的方式，這種架線的方式稱為同塔并架。

　　鋼芯鋁絞線的型號分為：JL/G1A JL/G1B JL/G2A JL/G2B JL/G3A

　　其中：G1A或G1B指的是普通強度鋼線。

　　G2A或G2B 指的是高強度鋼線。

　　G3A指的是特高強度鋼線。

　　鋼芯鋁絞線型號規格詳解

　　LGJ是鋼芯鋁絞線的符號，其中L是鋁線的簡稱，G是鋼芯的簡稱，J是絞線的簡稱。

　　240/40是指導線的標稱截面是：鋁240平方毫米，鋼40平方毫米; 導線的結構為鋁26根，直徑3.42平方毫米，鋼7根，直徑2.66平方毫米; 鋁的計算截面是238.85平方毫米，鋼的計算截面是38.90平方毫米，總計算截面是277.75平方毫米; 導線外徑21.66毫米; 導線直流電阻不大于 0.1209Ω/km; 額定抗拉力83370N(牛頓); 單位質量964.3kg/km;制造長度2000米;短路電流是與接入系統的地點和接入系統的設備而變化的，必須有了完整的接線圖后，才能根據計算求出;線路的阻抗也是隨線路的架設方式不同而變化的，也要根據圖紙計算才能求出。

　　即10kV以上的輸電線路，目前中國普遍采用鋁包鋼絞線(LGJ)作為導線，即用鋁線包裹鋼線，鋼線用于傳遞電流而鋁線用于降低電暈及其他損耗，根據電壓不同導線橫截面逐漸加大。比如目前國內較高電壓500kV輸電線路的導線，一般采用LGJ-400/35的導線。

　　鋼芯鋁絞線規格型號及鋼芯鋁絞線單米重量

　　序號型號規格計算重量

　　(kg/km)序號型號規格計算重量

　　(kg/km)序號型號規格計算重量

　　(kg/km)

　　1LGJ-10/242.918LGJ-150/2560135LGJ-300/501210

　　2LGJ-16-365.219LGJ-150/35676.136LGJ-300/701402

　　3LGJ-25/4102.620LGJ-185/1058437LGJ-400/201286

　　4LGJ-35/614121LGJ-185/25706.138LGJ-400/251295

　　5LGJ-50/8195.122LGJ-185/30732.639LGJ-400/351349

　　6LGJ-50/3037223LGJ-185/45848.240LGJ-400/501511

　　7LGJ-70/10275.224LGJ-210/10650.741LGJ-400/651611

　　8LGJ-70/40511.325LGJ-210/25789.142LGJ-400/951860

　　9LGJ-95/15380.826LGJ-210/35853.943LGJ-500/351642

　　10LGJ-95/20408.927LGJ-210/50960.844LGJ-500/451688

　　11LGJ-95/55707.728LGJ-240/30922.245LGJ-500/651897

　　12LGJ-120/737929LGJ-240/40964.346LGJ-630/452060

　　13LGJ-120/20466.830LGJ-240/55110847LGJ-630/552209

　　14LGJ-120/25526.631LGJ-300/15939.848LGJ-630/802388

　　15LGJ-120/70895.632LGJ-300/20100249LGJ-800/552690

　　16LGJ-150/8461.433LGJ-300/25105850LGJ-800/702791

　　17LGJ-150/20549.434LGJ-300/40113351LGJ-800/1002991
